Utiliser les cartes

Une fois qu’une cellule (vecteur) ou une carte (raster) est affichée, plusieurs opérations et options sont disponibles.

Le menu Affichage:

objets

Remarque : Les cartes Raster sont uniquement affichées avec le moteur de rendu original de MacENC dans la version actuelle. Désactivez le Nouveau Moteur de Rendu (case non cochée) et activez les Cartes Raster (case cochée) pour les afficher.

Sous-menu Objets

Objets du Moteur de Rendu Original de MacENC

viewObjectsOriginal-en

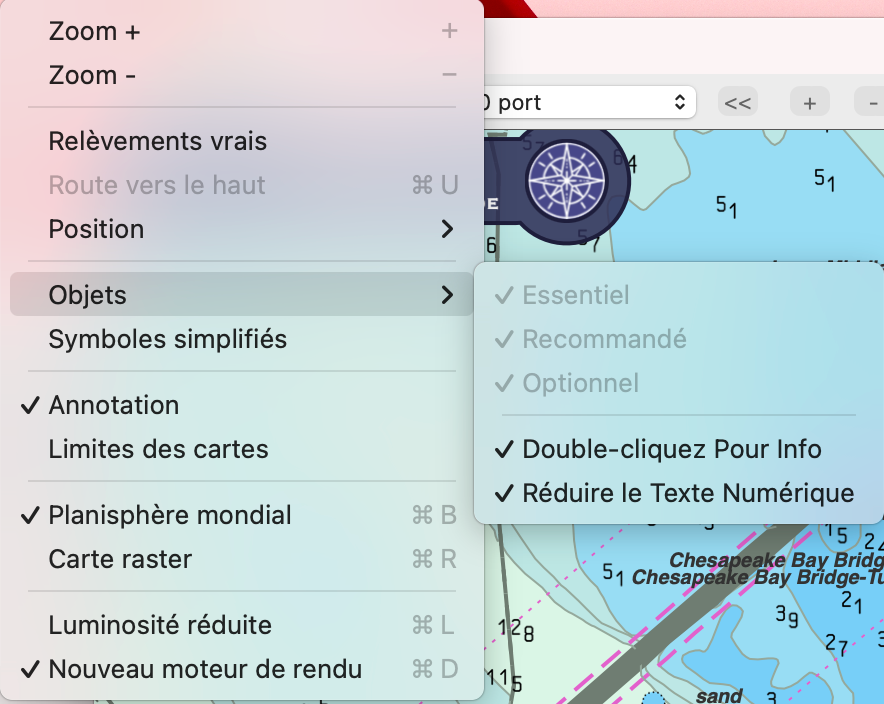

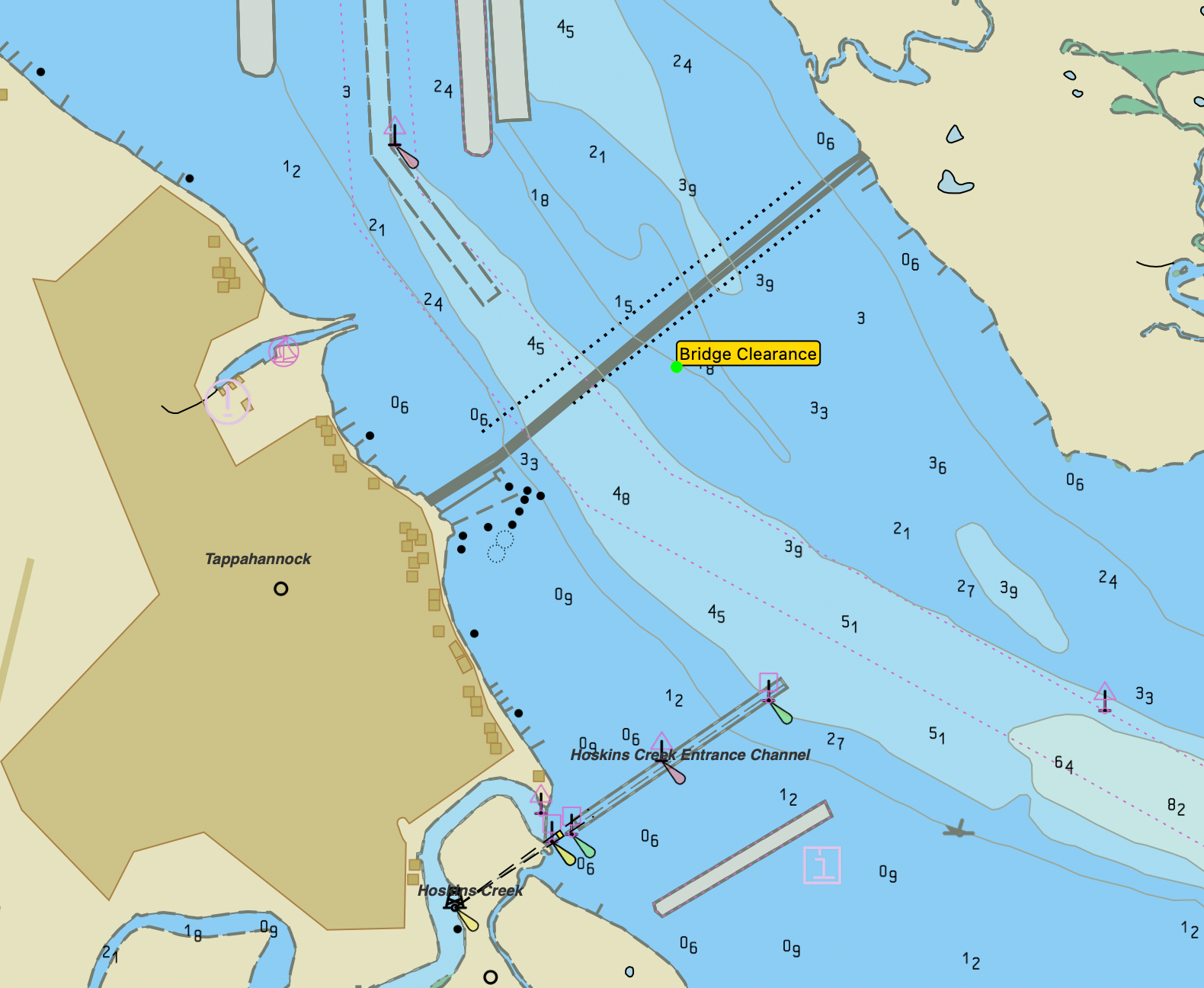

Objets du Nouveau Moteur de Rendu

viewObjectsNew-en

Balayage, défilement, déplacement et zoom:

Zoom

Le menu déroulant Échelle dans la barre d’outils de la Carte est réglé sur les niveaux standard de la NOAA, permettant un accès direct à l’échelle et au niveau de zoom souhaités.

scale-fr

Le curseur de détail des cellules detailSlider permet d’afficher des cellules avec plus ou moins de détails si elles existent (uniquement en mode moteur de rendu original de MacENC). Par exemple, si vous visualisez une cellule générale, le curseur peut être déplacé vers la droite pour voir une cellule de port sous-jacente ou vers la gauche pour voir une cellule côtière. La position du curseur sera réinitialisée au centre chaque fois que l’échelle de zoom est modifiée.

Le Nouveau Moteur de Rendu gère cette fonction différemment en utilisant le Widget des Objets Actifs. Voir le sujet Affichage Tête Haute (HUD) de la Vue de Carte.

Les touches + et - permettent de zoomer en avant ou en arrière de manière séquentielle.

Le geste de défilement du trackpad ou la molette de la souris permet de zoomer en avant ou en arrière.

Panoramique et Défilement

Les touches fléchées permettent de déplacer et de faire défiler la carte. Les touches Page permettent de faire défiler la carte.

Sélectionnez le bouton Main hand pour glisser/déplacer la fenêtre de la carte. Vous pouvez également l’activer en maintenant la barre d’espace enfoncée.

En attrapant et en déplaçant le rectangle d’affichage dans la fenêtre d’Aperçu, vous déplacerez/défilerez l’affichage de la carte vers la zone sélectionnée.

Déplacement

Cliquez une fois n’importe où dans la fenêtre de la carte tout en maintenant la touche option enfoncée pour centrer la fenêtre de la carte sur ce point.

Double-cliquez n’importe où dans la fenêtre de la carte pour effectuer un zoom et un panoramique jusqu’à l’emplacement cliqué.

Sélectionnez le bouton Sélection selection pour choisir une zone de la fenêtre de la carte à zoomer. Faites glisser pour créer la sélection.

Dans les Waypoints, Itinéraires et autres zones, aller à permettra de déplacer l’affichage de la carte vers l’emplacement sélectionné.

Lorsque le Gestionnaire de Cartes est ouvert, la vue des cellules, cartes ou objets peut être sélectionnée individuellement, et aller à recentrera l’affichage principal sur l’emplacement de cet objet.

Informations sur les objets de la carte (Moteur de rendu original de MacENC) - Cliquez une fois sur la fenêtre de la carte sur une cellule (vecteur) ou un objet (bouée, feu, caractéristique terrestre), et des détails sur cet/ces objet(s) seront affichés dans l’onglet Objets du panneau de Navigation. Ils seront triés par ordre croissant de taille d’emprise. Le bouton Plus d’infos sera disponible lorsqu’un objet contient des informations supplémentaires, comme du texte ou une image. Sélectionnez l’enregistrement indiqué par ‘Sélectionner Plus d’infos’ puis cliquez sur le bouton Plus d’infos.

Les informations sur les objets de la carte sont traitées de manière différente et moins complexe dans le Nouveau Moteur de Rendu. Consultez le sujet Affichage Tête Haute (HUD) du Nouveau Moteur de Rendu pour plus de détails.

Les boutons Mode mode permettent de basculer l’action de la souris dans la fenêtre de la Carte :

Si le panneau GPS est ouvert (via les éléments de menu Connecter -> GPS) et qu’une position actuelle est transmise depuis le GPS connecté, la fenêtre de la Carte défilera avec la position tant que l’élément de menu Position centrée dans le menu Vue est sélectionné. Sinon, appuyez sur le bouton ^ pour centrer la carte sur la position actuelle du GPS ou sélectionnez un waypoint pour y défiler. L’orientation de la carte peut être définie sur Cap en haut, qui utilisera le relèvement vers le waypoint actif, ou sur le cap suivi selon le GPS. Les attributs de l’icône de position, tels que la Couleur et la Taille, peuvent être sélectionnés dans la fenêtre des Préférences. Le Vecteur de vitesse dessinera un segment devant la position égal à la longueur du temps sélectionné.

Dans le menu Vue, cocher l’élément Lumière basse réduira l’intensité de la cellule ou de la carte affichée. Dans le menu Vue, cocher l’élément Limites affichera les limites de chaque cellule ou carte. Les cellules ou cartes chargées seront en rouge. Dans le menu Vue, cocher l’élément Symboles simplifiés affichera des icônes de navigation plus concises sur la carte. Dans le menu Vue, cocher l’élément Carte de base mondiale permettra d’afficher ou de masquer la carte de base mondiale.

commande cliquer sur n’importe quel nom de carte ou de cellule dans la fenêtre de la Carte le sélectionnera dans le Gestionnaire de Cartes.

control cliquer n’importe où dans la fenêtre de la Carte affichera un menu contextuel.

Contrôle de sélection des cartes raster. Un clic avec control sur une carte raster affichera un menu contextuel permettant la sélection manuelle de toute carte raster qui intersecte avec la zone visualisée. Les cartes qui sont listées en gras contiennent la position où le clic a été effectué. Si une carte spécifique est sélectionnée et que la vue est défilée de manière à ce que la carte ne soit plus visible, alors la sélection automatique de cartes reprendra. Vous pouvez sélectionner une carte spécifique à afficher uniquement depuis la liste ou sélectionner l’option automatique, qui affichera la carte appropriée en fonction de votre position et des paramètres d’échelle.

Dans le menu contextuel ouvert par [ctrl]+clic sur n'importe quel point de la carte, sélectionner l'option AyeTides ouvre l'application AyeTides Mac qui affiche alors la liste des stations les plus proches du lieu cliqué.

Il suffit de faire un double-clic sur une des stations pour obtenir un marégramme des hauteurs d'eau de cette station.

Pour utiliser cette fonction, il faut au préalable avoir installé l'application AyeTides Mac sur votre Mac.

Sélectionner Google Earth depuis le menu contextuel ouvrira l’application Google Earth à l’emplacement cliqué sur la carte. Pour que cela fonctionne, Google Earth doit être installé sur votre Mac dans le dossier Applications. Google Earth peut être téléchargé depuis l’App Store. Pour plus d’informations, visitez:

Google Earth Versions

Sélectionner Maps depuis le menu contextuel ouvrira l’application Apple Map à l’emplacement cliqué sur la carte.

Formats de position

Le format est configuré dans la boite de dialogue Unités des Préférences de MacENCx64. Ce choix s'applique à toutes les latitudes et longitudes affichées dans MacENCx64.

Sont utilisables l'un des formats suivants :

DDDºMM.MM'H (exemple: 37°41.870'N)

ou

HDDD.MM.MMM (exemple: N37.41.870)

ou

DDD.MMMH (exemple: 37.697N)

ou

DDDºMM'SS.SH (exemple: 37°42'49.2"N)
